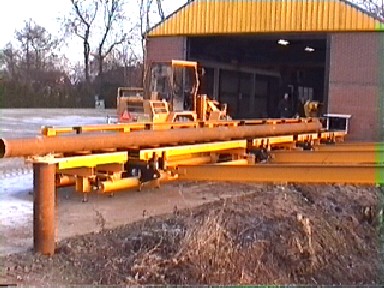

Machine voor het produceren van stalen heipalen.

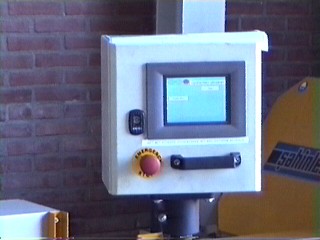

deze machine werkt volautmatisch; via een touch screen worden de benodigde zaagmaten en aantallen buizen ingevoerd Wanneer dit gebeurt is start de machine met werken.
het uitgangsmateriaal wordt in een rack gegooid
dit zijn buizen van 6 tot 12 meter lang met diameters varieerend tussen 168 en 450 mm

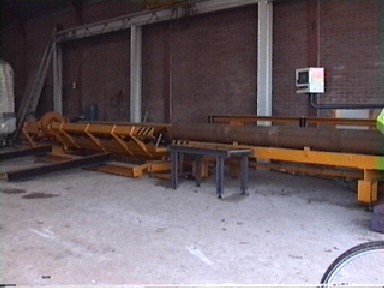

De buizen liggen nu tegen de aanslag en worden 1 voor 1 op getild en op de rollen baan tegen de achter wand geplaatst, door middel van een ketting transport systeem

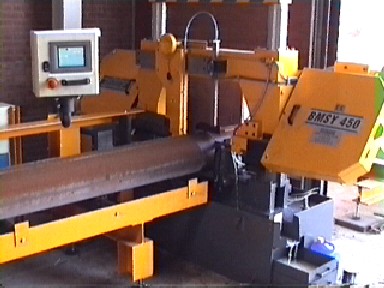

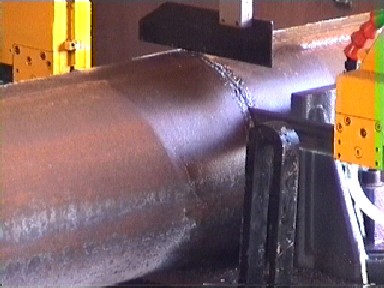

De rollen baan positioneerd vervolgens deze op de eerder geprogrammeerde lengte in de zaag. met een lintzaag worden deze buizen vervolgens afgezaagd

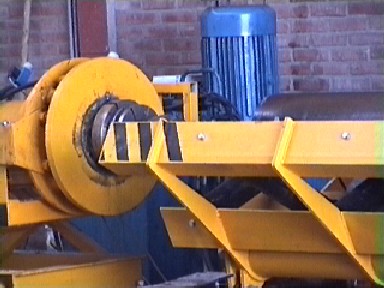

Als de buis is afgezaagd transporteerd de tweede rollen baan de buis op de rollen baan voor de tromp cilinder ,deze rollen baan neem over en rolt de buis tegen de tromp cilinder
Een sensor ziet dat de buis om de tromp zit en de tromp cilinder wordt ingeschakeld ,als de buis getrompt is word de buis weer een stukje terug gerold zodat de buis om de tromp vandaan gerold is.
als dit gedaan is kanteld de v vormige rollen baan (hydraulisch) en rolt de getrompte buis eraf op een rack van ca 2 meter diep en 4 meter lang
gegevens:
lengte x breedte: 26 meter x 2 meter
het rack heefte een afmeteing van ca 12meter x 6meter diep
aansluit spanning 380v 3p
vermogen ca 4kW
vermogen zaag ca 3kW
Vermogen hydaulische powerpack 11kW
inhoud power pack ca 100 ltr
opdracht gever:
www.eurofunderingen.nl
 |
